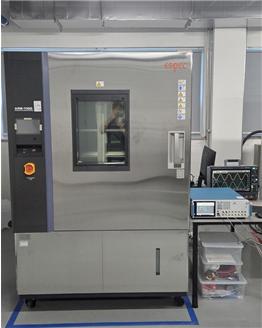

고주파 SoC 온도내성평가 시스템
- 구축연도
- 2025년 구축
- 약칭
- -
- 제조사
- 서희테크
- 모델명
- ARS-1100/N5183B/N9020B
- 담당자명
- KTL 김상활 주임연구원
- 문의전화
- 02-860-1546
장비 사용 용도
- 전력반도체 실사용 환경 및 극한 환경 재현을 통한, 제품개발단계, 검증단계, 고장 분석을 위한 온ㆍ습도 환경내구성 평가 장비
- 부품 및 소재 코팅 등에 대한 내광성 시험을 진행하여 제품/부품 및 산업소재 전반의 내후성 평가 규격 및 개발에 적합한 시험조건을 구현
- 고도의 신뢰성 확보와 가혹한 시험 조건을 요구하는 인증 규격에 능동적으로 대응 가능
주요스펙
- 내부 크기: 1,100 x 1,000 x 1,000 (WxDxH)mm
- 내부 용량: 1,100L
- 온도: Empty, IEC 60068-3-5과 IEC 60068-3-6 조건
a. 온도 범위: (-70 ~ +180) ℃
b. 온도정확도: +0.3 ℃
c. 온도 변화율: 6.0 ℃/min (IEC규격 기준 –45℃ ↔ 155℃)
- 온도 상승시간: +20℃ ~ +180℃에서 40분 이내
- 온도 하강시간: +20℃ ~ -70℃에서 40분 이내
- 습도: Empty, IEC 60068-3-5과 IEC 60068-3-6 조건
a. 습도 범위: (10 ~ 98) %R.H. 이상 @ +10 ℃ to ＋95 ℃
b. 측정 가능 범위: 60 %@+10 ℃, 10 %@+40 ℃, 10 %@+95 ℃, 98 %@+95 ℃
- AWG - MIL STD 883 Method 3000지원
a. 채널: 8 Ch
b. 샘플링속도 : 1.5KS/s ~ 10GS/s @4GHz
c. 아날로그 대역폭: 2 GHz
- Oscilloscope - IEC 60747,61083-1, 61326-2-1 지원
a. 아날로그 8 Ch, 10GS/s
b. 1GHz Bandwidth
