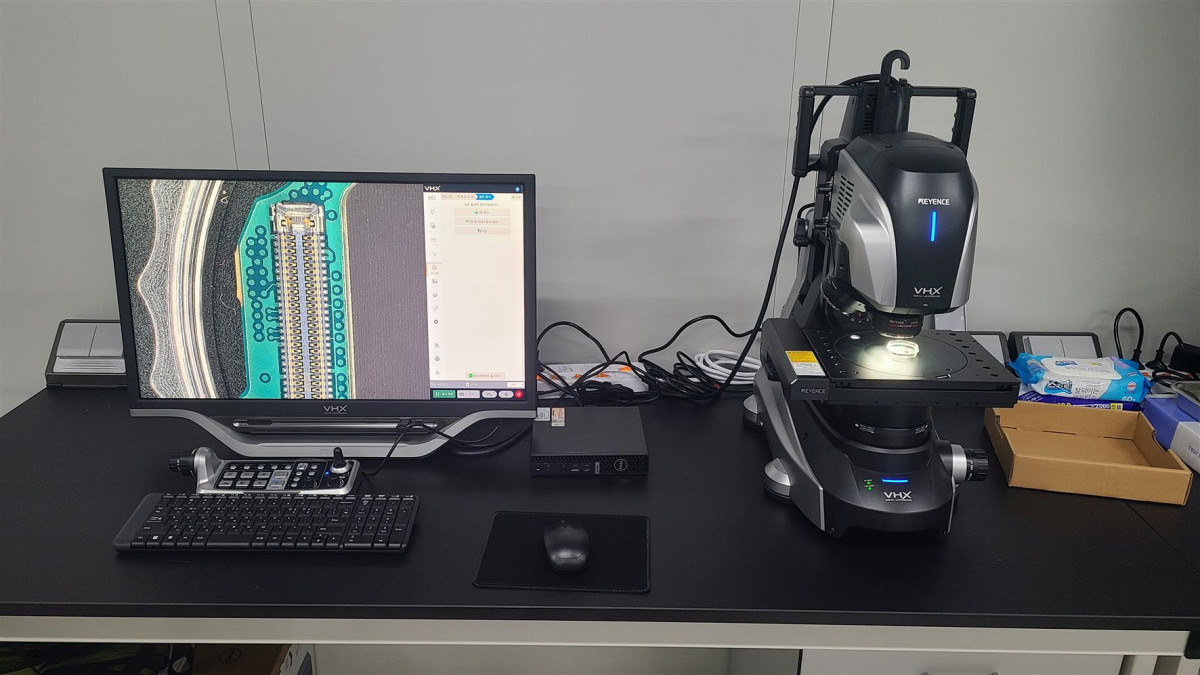

고해상도 디지털 현미경
- 구축연도
- 2025년 구축
- 약칭
- -
- 제조사
- Keyence
- 모델명
- VHX-1
- 담당자명
- KTL 김상활 주임연구원
- 문의전화
- 02-860-1546
장비 사용 용도
시스템반도체의 외관 결함, PCB와의 정합 무결성등을 신속하고 정확하게 검사
주요스펙
- 1/1.7type 12Mpixels(CMOS 4168(H)×3062(V)) image sensor
- R·G·B pixel 16bit (65536colors)
- High luminence LED light, 40,000hrs.
- 1/1000sec shutter speed, Max frame rate 30F/s
- Zoom magnification range : 20 ~ 6,000X
- 20~100X 30mm / 100~500X 24mm / 500~2500X 6mm / 2500~6000X 1mm
- XY Stage Electrical : 233 x 185mm, Travel range ±50mm.
- Z-axis focusing, Travel range of max 49 mm electrical movement
