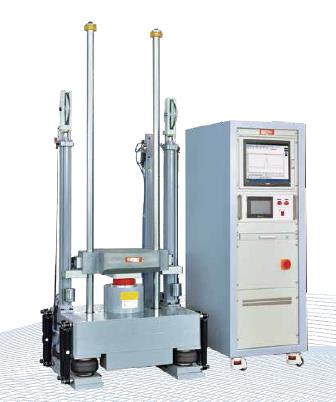

고주파 SoC 충격내성평가시스템
- 구축연도
- 2025년 구축
- 약칭
- -
- 제조사
- ㈜주호테크
- 모델명
- -
- 담당자명
- KTL 김상활 주임연구원
- 문의전화
- 02-860-1546
장비 사용 용도
- 본 장비는 첨단 방위산업용 시스템반도체의 신뢰성 시험/검증 기반구축 내용 중 국방용 반도체 소재부품 분석 및 성능검증에 대해 고신뢰성 및 내환경 응용분야의 평가(물리적 내성 평가)에 필수적으로 사용되는 장비임
- 국방분야 적용의 적합성 판별시 미국의 MIL 규격을 사용중임
- 관련 시험규격(MIL-STD-810 Method 516, IEC 60068-2-27)
주요스펙
1. 고가속 충격내성평가시스템
- 시험품 장착 가능면적(Operating platform) : 200 x 200 mm 이상
- 시험 가능 시험품 무게(Max. load) : 20 kg 이상
- Peak acceleration : 20 G 이하 ~ 5000 G 이상
- Pulse duration : 0.3 ms 이하 ~ 18 ms 이상(Half sine wave 기준)
- Power supply : (380 ± 10%) V, 3상, 60 Hz, 5 KVA 이하
- M10 탭형 볼트 체결
2. Data analysis and acquisition systems
- 채널 : 2 Input channels 이상
- 샘플링 : 1 MHz Sampling frequency 이상
- Coupled mode : AC, DC, IEPE
- ADC resolution : 16 bits 이상
- Dynamic range : 80 dB 초과
- Harmonic distortion : 85 dB 미만
- Signal to Noise Ratio : 70 dB 이상
- Acceleration range : 100,000 gn 이상
- External trigger : support
3. Shock Acceleration sensor & Cable
- Acceleration sensor Output mode : IEPE type@K-SHEAR
- Transducer Connecting Cable(2 ea) : General Purpose, 10-32 pos – BNC pos, Length = 5 m
