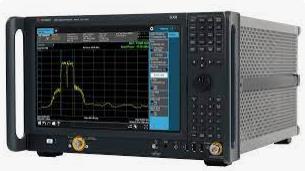

극고주파 신호분석기
- 구축연도
- 2025년 구축
- 약칭
- -
- 제조사
- Keysight
- 모델명
- -
- 담당자명
- KTL 김상활 주임연구원
- 문의전화
- 02-860-1546
장비 사용 용도
- 극고주파 신호분석기는 무선 주파수 범위의 다양한 회로 또는 시스템 특성을 평가하기 위한 장비로 신호의 스펙트럼을 정량화하여 필요 대역을 사용하여 출력 스펙트럼 내용을 측정하는 장비임.
- 파라메트릭 측정부터 최신 표준 규격의 무선 신호 분석(스펙트럼 분석) 측정까지 시스템반도체 성능 평가가 가능함
주요스펙
- 측정주파수 : 2Hz ~ 110GHz
- DANL@1Hz : -174 dBm
- 최대분석대역폭 : 1GHz
- 최대실시간대역폭 : 255MHz
- 위상 잡음 : - 135 dBc/Hz @ 1GHz
